金屬屋面防水透汽膜施工安裝指導書


采暖時室內相對濕度較高,水蒸汽由內向外滲透,室外氣溫低,在保溫層溫度驟降處,水蒸汽分壓大于其凝結飽和壓力時,外墻內出現結露。夏熱冬冷地區夏季氣溫高,空氣濕度大,夏季室內空調制冷時,因外部高溫高濕時根據水蒸汽難進易出原則,我們分別采用防水透汽膜與不透汽的屋面隔汽膜形成透汽型保溫體系,提高建筑圍護結構熱工性能、節約能耗的同時,建筑結構不在結露,遠離空調與霉菌。

 施工順序

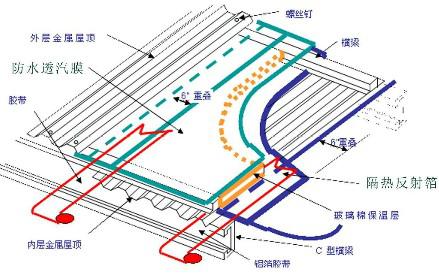

安裝屋面檁條------安裝隔熱墊片------鋪設ANGSHI隔汽膜或建筑用隔熱膜------鋪設保溫棉 ------鋪設ANGSHI防水透汽膜------固定支架-----安裝上層彩鋼板(鋁板)------安裝下層彩鋼板(鋁板)















 安裝屋面檁條

檁條按照相關規范、設計要求安裝,在檁條上方安裝隔熱墊片。



 鋪設屋面隔汽膜

說明:ANGSHI隔汽膜,具有卓越的隔汽與防水功能。

1、ANGSHI屋面隔汽膜正面朝上,沿屋面檁條垂直方向鋪設于檁條之上。

2、在屋面檁條之上每間隔300㎜處黏貼一段丁基膠帶(每段長10㎜),用于臨時固定隔熱反射箔或建筑用抗老化無紡布3、隔汽膜在兩根屋面檁條之間應預留足夠的下垂度,以確保填充保溫棉。

4、兩幅屋面隔汽膜之間搭接100㎜,搭接處建議使用密封膠帶做水、氣密封處理。



 鋪設保溫棉

在兩根屋面檁條之間、隔汽膜之上沿檁條方向鋪設保溫棉



 鋪設ANGSHI防水透汽膜

1、ANGSHI防水透汽膜正面朝上,沿屋面檁條垂直方向鋪設于保溫棉與隔熱反射箔或建筑用抗老化無紡布之上。

2、在屋面檁條處、隔熱反射箔之上每間隔300㎜處黏貼一段丁基膠帶(每段長10㎜),臨時固定防水透汽膜

3、兩幅防水透汽膜之間搭接100㎜,搭接處建議使用密封膠帶做水、氣密封處理。



 固定支架

在需要固定支架的位置采用兩段丁基膠帶(每段長10㎜)黏貼于防水透汽膜之上,支架置于丁基膠帶上方,將螺釘固定于丁基膠帶上。



 安裝上層彩鋼板(鋁板)

上層彩鋼板或鋁板安裝于支架上,具體安裝方法按設計要求。



 安裝下層彩鋼板(鋁板)

下層彩鋼板或鋁板固定于屋面檁條的下方,具體安裝方法按設計要求。

 屋面排氣管、支架處理辦法

1、屋面排氣管處理辦法:

1)、在屋面排氣管處,將防水透汽膜剪開一個略小于排氣管外徑的圓孔。

2)、用丁基膠帶按寬度的一半在防水透汽膜底部沿開孔處黏貼一圈,膠帶另一半沿排氣管外壁繞一圈黏貼于排氣管外壁。

3)、在防水透汽膜與排氣管連接處的外表面采用密封膠帶包裹一圈作為收口處理。



2、屋面支架處理辦法:

    支架與檁條連接處采用丁基膠帶密實粘貼一圈;防水透汽膜開口后套進支架,與膠帶粘貼擠壓密實;連接處



相關標準圖集

09J202-1國家建筑標準設計圖集《坡屋面建筑構造》

05J909-1/2國家建筑標準設計圖集《工程做法》

05J908-1/2國家建筑標準設計圖集《公共建筑節能構造》

2005浙J15浙江省建筑標準設計圖集《瓦屋面做法》

GB50176-93《民用建筑熱工設計規范》

05ZJ001中南地區建筑標準設計圖集《建筑構造用料做法》

JGJ75-2003建設部行業標準《夏熱冬暖地區居住建筑節能設計標準》
